Bepantsering

Een moderne tank of pantservoertuig is meer dan een dikke laag staal. Er zijn allerlei manieren uitgevonden en toegepast om de tank of het pantservoertuig te beschermen. In dit artikel laten we je alle soorten bepantsering zien die er nu zijn. Van het klassieke staal via hoogwaardige kunststoffen tot aan beschermende raketten.

STANAG-niveaus

Maar voordat we de verschillende technologieën bespreken, is het belangrijk te begrijpen hoe bescherming wordt gemeten. De NAVO gebruikt STANAG 4569 als standaard om beschermingsniveaus te classificeren. Deze schaal loopt van Level 1 tot Level 6:

Level 1-2: Bescherming tegen geweer- en machinegeweervuur (tot 7,62mm)
Level 3-4: Bescherming tegen zware machinegeweren (tot 14.5mm) en artilleriescherven
Level 5: Bescherming tegen 25mm automatisch kanonvuur
Level 6: Bescherming tegen 30mm automatisch kanonvuur en antitankwapens

Deze niveaus gelden voor verschillende zones van het voertuig (front, zij, boven, onder) en dekken ook mijnbescherming en andere bedreigingen. Wanneer fabrikanten claimen dat een voertuig “STANAG Level 1” heeft, weet je direct welk beschermingsniveau je mag verwachten: beschermd tegen ‘eenvoudig’ geweervuur.

1. Homogeen Pantserstaal (RHA) en aluminium

Engels: Rolled Homogeneous Armour (RHA) / High Hardness Steel (HHS)

De basis van vrijwel elk militair voertuig is het chassis. Hiervoor wordt nog altijd veelvuldig gebruikgemaakt van Rolled Homogeneous Armour (RHA). Dit is geen simpel staal, maar een legering die tijdens het productieproces gewalst is om een perfect gelijkmatige structuur te krijgen. Hierdoor zijn er geen zwakke plekken in het materiaal waar een scheur kan ontstaan.

RHA is de ‘gouden standaard’ in de defensiewereld: de dikte van geavanceerde (composiet)pantsers wordt vaak omgerekend naar hoeveel millimeter massief staal je nodig zou hebben voor dezelfde bescherming (RHA-equivalentie). Als een composietpantser “300mm RHA-equivalent” heeft, betekent dit dat het dezelfde bescherming biedt als 300mm massief staal.

Het materiaal vertrouwt op twee eigenschappen: hardheid (Brinell-waarde) om projectielen te stoppen en taaiheid (ductiliteit) om de energie te absorberen zonder te barsten. Moderne varianten gebruiken Dual Hardness Steel: een extreem harde buitenlaag om kogels te breken en een zachtere binnenlaag om de inslag op te vangen.

Voor lichtere voertuigen, zoals amfibische pantserwagens of de oudere YPR-765, is staal vaak te zwaar. Fabrikanten kiezen dan voor aluminium (legeringen 5083 of 7039). Dit klinkt kwetsbaar, maar specifieke militaire aluminium-legeringen zijn bijzonder taai. Het nadeel is het volume: om dezelfde bescherming te bieden als staal, moet de aluminium plaat drie keer zo dik zijn. Je ruilt dus ruimte in voor gewichtsbesparing.

Toepassing: De dragende romp (chassis) van vrijwel alle tanks en pantservoertuigen, van de Leopard 2 tot lichte verkenningsvoertuigen.

2. Composietbepantsering

Engels: Composite Armour (Chobham / Burlington)

Sinds de jaren zeventig is puur staal niet meer genoeg om moderne munitie te stoppen. Daarom hebben gevechtstanks zoals de Leopard 2 en de M1 Abrams bepantsering die bestaat uit meerdere lagen, als een hightech sandwich. Dit noemen we composietbepantsering.

Tussen platen van gehard staal worden materialen geperst met totaal verschillende eigenschappen:

Keramiek: Siliciumcarbide of boorcarbide – extreem hard maar bros
Zware metalen: Wolfraam of verarmd uranium voor extreme dichtheid
Elastische lagen: Rubber, kevlar of zacht staal als schokdempers

Hoe werkt het?

De werking is een samenspel van krachten:

Shatter Gap: De keramische laag is extreem hard. Zodra een vijandelijk projectiel (zoals een pijlgranaat) inslaat, zorgt het keramiek ervoor dat de punt van het projectiel versplintert of breekt.
Absorptie: De lagen daarachter, vaak van taaier metaal of kunststof, werken als een vangnet. Zij absorberen de energie van de inslag en houden de gebroken tegels op hun plek voor een eventuele tweede inslag.

Bij moderne voertuigen als de Boxer is dit pantser modulair: is een deel beschadigd, dan schroeft de genie er in het veld simpelweg een nieuw pantserblok op. Deze modulariteit maakt ook missie-specifieke aanpassingen mogelijk.

Toepassing: Het frontale pantser van hoofdgevechtstanks (MBT) en als wisselbare modules op infanterievoertuigen.

3. Keramische tegels

Engels: Modular Ceramic Tiles / Appliqué Armour

Naast composiet-sandwiches bestaan er ook losse keramische tegels die als add-on bescherming worden gebruikt. Deze tegels kunnen snel worden vervangen na een treffer en bieden flexibiliteit in beschermingsniveau.

Hoe werkt het?

De keramische tegel breekt bij inslag en versplintert daarbij het projectiel. Achter de keramiek zit vaak een backing plate van staal of composiet die de scherven opvangt. Na gebruik is de tegel ‘verbruikt’ en moet deze worden vervangen – vergelijkbaar met een airbag die na ontploffing moet worden vervangen.

Toepassing: AMAP (Advanced Modular Armour Protection) systemen op voertuigen zoals de Fennek en Bushmaster, missie-specifieke upgrades voor stedelijke operaties.

4. Reactieve Bepantsering (ERA)

Engels: Explosive Reactive Armour (ERA)

Het klinkt tegenstrijdig: je voertuig beplakken met explosieven om veiliger te zijn. Toch is dat precies wat Explosive Reactive Armour (ERA) doet. Dit zijn de bekende ‘bakstenen’ die je vaak op tanks ziet in stedelijke gebieden. Elke steen is een metalen cassette gevuld met springstof.

Hoe werkt het?

Wanneer een raket met een holle lading (shaped charge die normaal dwars door staal brandt) zo’n cassette raakt, ontploft deze naar buiten toe. De explosie werpt de metalen plaat van de cassette dwars door de straal van de raket heen. Hierdoor wordt de gasstraal van de vijand verstoord en verliest hij zijn kracht.

De wapenwedloop

Omdat aanvalswapens steeds slimmer worden en tegenwoordig vaak een dubbele lading hebben (tandem-HEAT, zoals de Panzerfaust 3) om dit te omzeilen, is ook ERA geëvolueerd:

Light ERA: Bescherming tegen RPG-7 en enkele HEAT-raketten
Heavy ERA (Kontakt-5): Kan ook kinetische penetrators (pijlgranaten) verstoren
Dual-layer ERA: Twee ERA-tegels achter elkaar voor tandemladingen

Het nadeel van ERA is collateral damage: de explosie kan eigen infanterie verwonden die naast de tank loopt. Daarom wordt ERA steeds vaker vervangen door NxRA in stedelijke omgevingen.

Toepassing: Het TUSK-pakket op de M1 Abrams, ARAT (Add-on Reactive Armor Tiles), en vrijwel alle moderne Russische tanks. In Nederland is een YPR-765 als beproeving met ERA uitgevoerd.

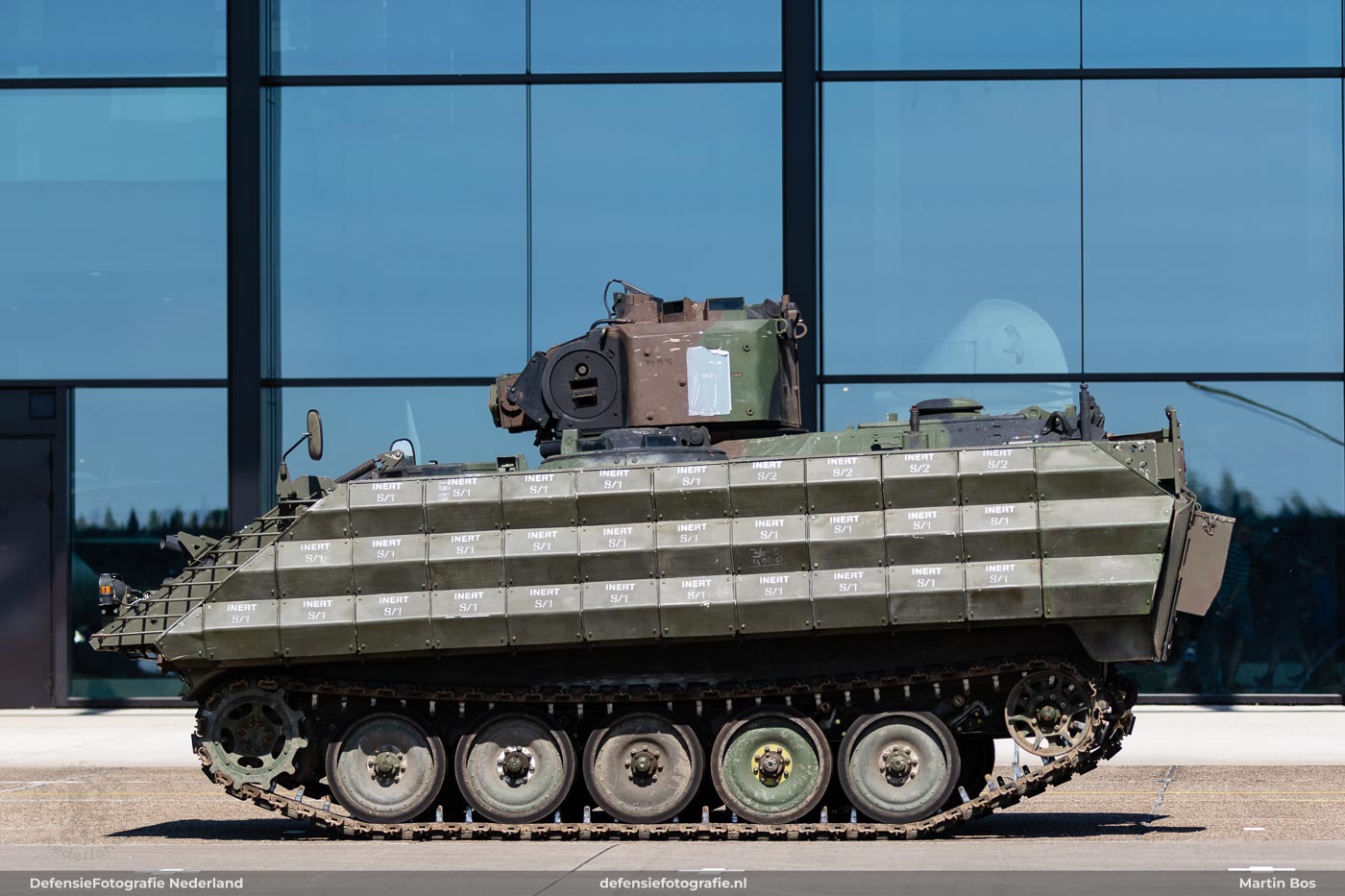

Testuitvoering Nederlandse YPR-765 PRI met Explosive Reactive Armour (ERA)

5. Non-Energetic Reactive Armour (NxRA)

Engels: Non-Explosive Reactive Armour (NERA) / Non-Energetic Reactive Armour (NxRA)

Dit is een vaak vergeten maar belangrijke technologie: reactieve bepantsering zonder explosieven. In plaats van springstof gebruikt NxRA lagen van rubber of elastomeren tussen metalen platen.

Hoe werkt het?

Wanneer een shaped charge (holle lading) inslaat, zorgt de enorme druk ervoor dat de rubberlagen snel vervormen. Deze vervorming duwt de metalen platen in de baan van de inkomende gasstraal, waardoor deze wordt verstoord – vergelijkbaar met ERA, maar zonder explosie.

Het grote voordeel is veiligheid: geen risico op collateral damage bij eigen troepen, geen opslag van explosieven, en het systeem kan meerdere keren worden geraakt zonder volledig te falen.

Toepassing: Steeds vaker op moderne infanterievoertuigen en als vervanging van ERA in stedelijke omgevingen waar explosies ongewenst zijn.

6. Lichte bepantsering en spall liners

Engels: Spall Liners / Aramid Fiber / UHMWPE

Gevaar komt niet alleen van buiten, maar ook van binnen. Wanneer een projectiel tegen de buitenkant van een voertuig slaat (zelfs als het er niet doorheen komt) zorgt de schokgolf ervoor dat er aan de binnenkant stukken metaal van de wand afspringen. Deze dodelijke splinters noemen we spall.

Hoe werkt het?

Om de bemanning hiertegen te beschermen, zijn veel voertuigen (van de Bushmaster tot de CV90) aan de binnenzijde bekleed met een Spall Liner. Dit ziet eruit als een stoffen bekleding, maar is gemaakt van oersterke vezels zoals Kevlar (aramide) of Dyneema (UHMWPE – Ultra-High Molecular Weight Polyethylene).

Je kunt het vergelijken met een kogelwerend vest dat tegen de wand is geplakt. Als er splinters loskomen, vangt dit doek ze op in het weefsel, zodat ze niet als projectielen door het interieur vliegen. De vezels rekken en absorberen de energie, terwijl de splinters verstrikt raken in de structuur.

Toepassing: Standaard in ‘soft skin’ voertuigen zoals de Mercedes-Benz G-klasse (Wolf), maar ook in de binnenbekleding van tanks.

7. Transparante bepantsering (ballistisch glas)

Engels: Transparent Armor / Ballistic Glass

De ruiten van een pantservoertuig zijn vaak het zwaarste onderdeel per vierkante centimeter. Ballistisch glas is, net als composietpantser, een laminaat. Het bestaat uit meerdere lagen glas, afgewisseld met transparante kunststoffen zoals polycarbonaat, die onder hoge druk en temperatuur zijn samengesmolten tot één blok.

Hoe werkt het?

De opbouw is strategisch:

Buitenste lagen (glas): Extreem hard silicaatglas dat de kogel vervormt en de eerste energieklap opvangt
Binnenste lagen (kunststof): Polycarbonaat of polyurethaan dat rekt en de energie absorbeert

De buitenste lagen zijn van glas en bedoeld om de kogel te vervormen en de eerste energieklap op te vangen. De binnenste lagen zijn essentieel, want glas is bros. Zonder de kunststoflaag zouden er bij een inslag aan de binnenkant gevaarlijke glassplinters in het gezicht van de chauffeur ontploffen. De kunststof laag (de no-spall layer) rekt mee en houdt de splinters tegen, terwijl het zicht behouden blijft.

Het nadeel is gewicht: een ballistisch raam van STANAG Level 3 kan wel 50-80 kg wegen per vierkante meter.

Toepassing: Ruiten van de Toyota Land Cruiser (Defensie-uitvoering) en sommige Mercedes G-klasse, ramen van de Fennek, en alle moderne pantservoertuigen.

8. Geometrische bepantsering

Soms is de vorm van het pantser belangrijker dan het materiaal. Door slim gebruik te maken van ruimte en hoeken, kunnen ingenieurs projectielen onschadelijk maken voordat ze het hoofdpantser raken.

A. Afstandsbepantsering (Spaced Armour)

Engels: Spaced Armour / Standoff Armour

Op de toren van de Leopard 2A6 zie je de bekende puntvorm. Deze wiggen zijn van binnen grotendeels hol. Het idee is slim: een projectiel boort zich door de eerste laag, komt in de lege ruimte en raakt uit balans of verliest zijn focus. Wanneer het vervolgens op het hoofdpantser botst, heeft het veel van zijn doordringend vermogen verloren.

De ruimte tussen de lagen (vaak 10-30cm) zorgt ervoor dat shaped charges hun gasstraal verliezen voordat ze het echte pantser raken. Bij kinetische penetrators (pijlgranaten) zorgt de eerste laag voor destabilisatie.

Toepassing: De holle, wigvormige modules op moderne tanks en als add-on bescherming. Zoals op de voorzijde van de toren van de Leopard 2A6.

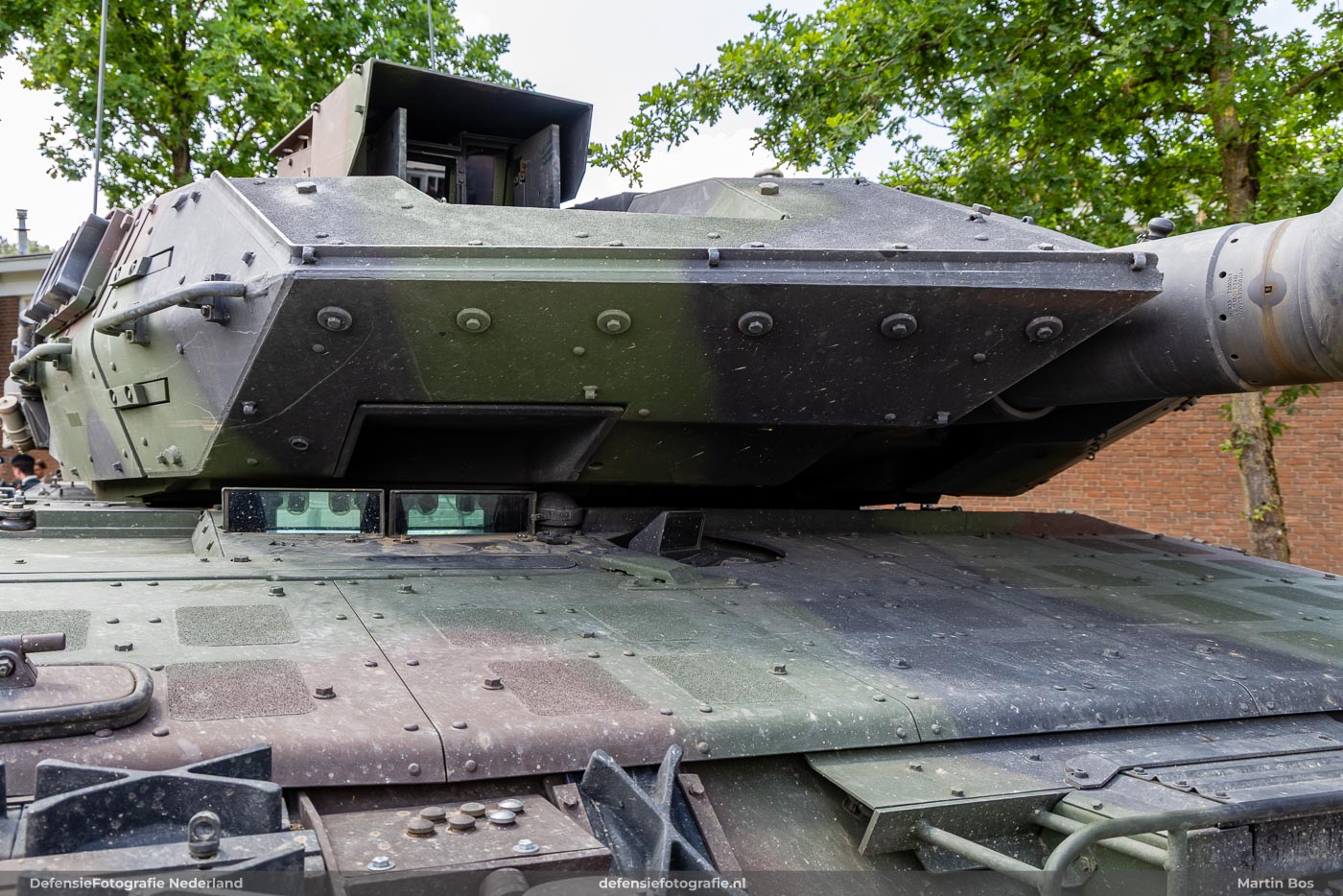

Spaced Armour (afstandsbepantsering) op de toren van een Leopard 2A6 gevechtstank

B. Kooibepantsering en Slat Armour

Engels: Slat Armour / Bar Armour / Cage Armour

Rondom voertuigen in missiegebieden zie je vaak een metalen hekwerk. Dit oogt simpel, maar is een effectieve val voor raketwerpers zoals de RPG-7. De spijlen zijn zo geplaatst dat ze de kop van de raket ‘vangen’ en indrukken. Hierdoor ontstaat kortsluiting in de piëzo-elektrische ontsteker van de raket.

Het doel is dus niet om de raket te laten ontploffen, maar juist om hem onklaar te maken zodat hij als een blindganger op de grond valt. De effectiviteit ligt rond de 50-70%, niet perfect, maar significant beter dan niets.

De kooibepantsering vinden we ook terug als netten en raamwerken rond voertuigen en dan bedoeld tegen drones.

Toepassing: Missie-specifieke kits voor YPR-765, Boxer en Stryker, vooral in stedelijke omgevingen. De Nederlandse PzH2000 pantserhouwitsers gaan een drone cage krijgen die ontwikkeld is door COBBS Industries.

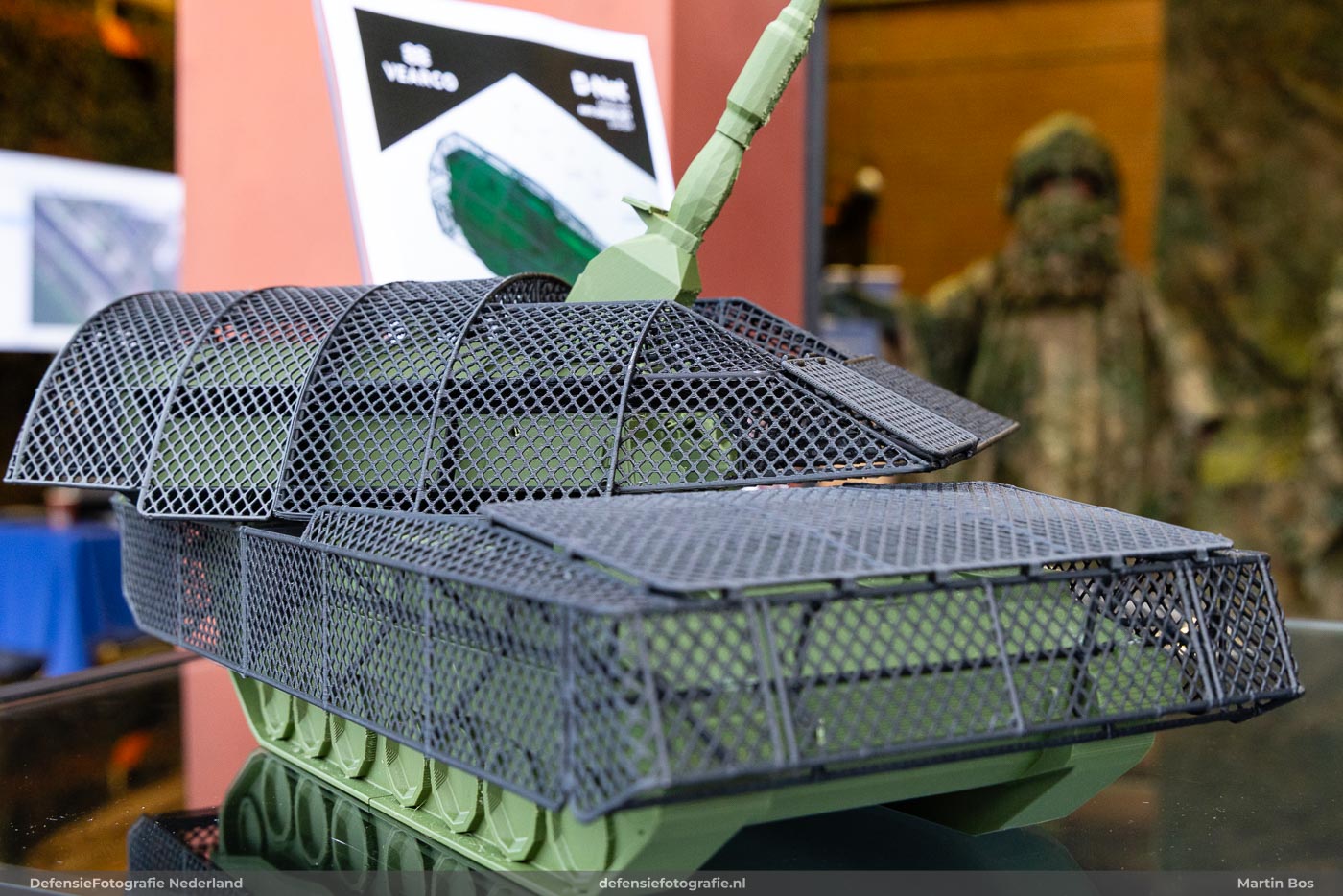

Drone cage (kooibepantsering) van COBBS Industries op een model van de PzH2000.
Combined Arms Symposium 2025, Bernhardkazerne, Amersfoort

C. V-Hull & mijnprotectie

Engels: V-Hull / Mine Protection / Blast Deflection

Bij voertuigen die gevoelig zijn voor bermbommen (IED’s), zoals de Bushmaster, heeft de onderkant een V-vorm. Bij een explosie onder de wagen wordt de enorme drukgolf hierdoor zijwaarts weggeleid, in plaats van recht omhoog de cabine in.

Moderne voertuigen gaan verder met:

Double V-Hull: Een dubbele V-vorm voor nog betere verdeling (zoals bij de JLTV)
Blast seats (zwevende stoelen): Deze hangen aan het dak of de wanden en raken de vloer niet, zodat de klap tegen de bodem niet direct de ruggengraat van de inzittenden breekt
Energy-absorbing floors: Vloeren die vervormen en daarbij energie absorberen
Belly armour: Extra pantsering specifiek onder het voertuig

Dit systeem biedt bescherming tegen IED’s tot STANAG Level 4 (6kg TNT onder wiel) of hoger.

Toepassing: Bushmaster, Cougar, MaxxPro en vrijwel alle moderne MRAP-voertuigen (Mine-Resistant Ambush Protected).

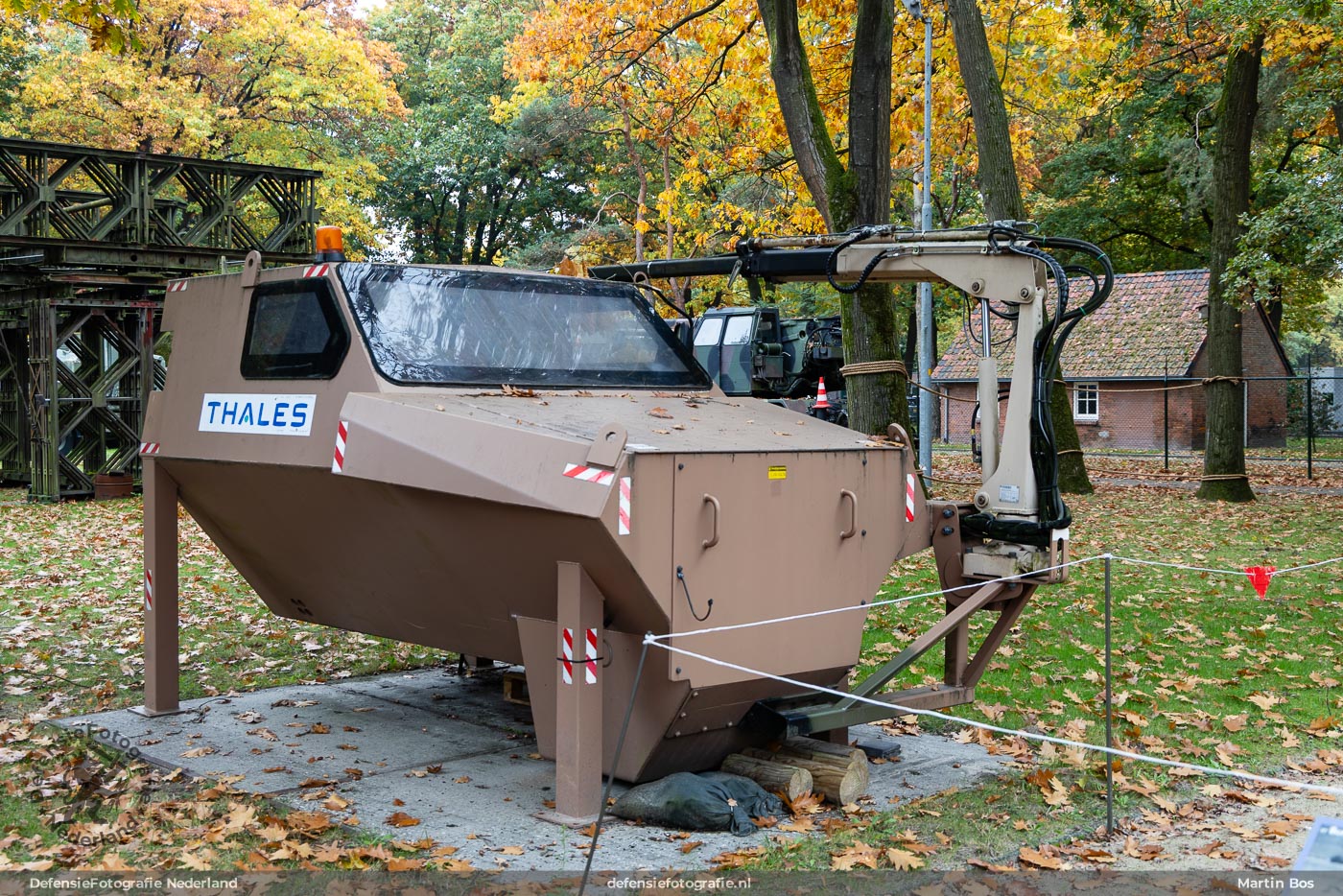

Bushmaster-model met duidelijk zichtbare V-vorm van de romp

9. Add-On & modulaire bepantsering

Engels: Add-On Armour / Bolt-On Armour / Appliqué Armour

Niet alle voertuigen hebben vanaf de fabriek maximale bepantsering. Modulaire systemen maken het mogelijk om de bescherming aan te passen aan de missie.

Systemen

AMAP (Advanced Modular Armour Protection): Duits systeem met keramische tegels in modulaire frames
CLARA (Ceramic Lightweight Armour): Brits systeem voor lichte voertuigen
TUSK (Tank Urban Survival Kit): Amerikaans pakket voor de M1 Abrams in stadsgevecht

Deze modules kunnen bestaan uit composiet, keramiek, of zelfs ERA-tegels, afhankelijk van de dreiging. Het voordeel is flexibiliteit: voor een verkenningsopdracht vlieg je licht, voor stadsgevecht schroef je maximale bescherming erop.

Toepassing: Missie-specifieke upgrades op bijna alle moderne gevechtsvoertuigen, van CV90 tot Leopard 2.

10. Actieve Beschermingssystemen (APS)

Engels: Active Protection Systems (APS)

De nieuwste generatie bescherming is niet meer passief, maar actief. Bepantsering kan niet eindeloos dikker worden, want dan wordt een voertuig te zwaar om te rijden. Het antwoord is Active Protection Systems (APS), zoals het Iron Fist-systeem op de nieuwe Nederlandse CV90 MLU.

Hard-Kill Systemen

Dit systeem werkt als een persoonlijke luchtverdediging voor de tank. Radarsensoren scannen continu de omgeving (360 graden). Zodra ze een inkomende raket detecteren, berekent de computer in milliseconden de baan. Vervolgens schiet het voertuig automatisch een klein tegen-projectiel af. Dit projectiel onderschept de vijandelijke raket op enkele meters afstand van het voertuig, nog voordat deze de tank kan raken.

Bekende systemen:

Trophy (Israël): Gebruikt op Merkava IV, M1 Abrams, en binnenkort Leopard 2A8
Iron Fist (Israël): Op de Nederlandse CV90 na de MLU
Arena (Rusland): Werpt een wolk van fragmenten tegen de raket
Quick Kill (VS): In ontwikkeling voor Stryker en Bradley

Het grootste risico is collateral damage: de explosie van de interceptie kan eigen infanterie rondom het voertuig verwonden. Moderne systemen proberen dit te minimaliseren met gerichte explosies.

Soft-Kill Systemen

In plaats van de raket fysiek te vernietigen, proberen soft-kill systemen de raket te misleiden:

Smoke/Obscurants: Automatische rookgranaat-lanceerders die het zicht blokkeren (multi-spectral smoke blokkeert ook infrarood en laser)
Laser Warning Systems (LWS): Detecteert wanneer een laser het voertuig ‘verlicht’ (voor laser-geleide raketten) en waarschuwt de bemanning
Infrared Jammers: Verstoort de IR-zoeker van raketten door sterke IR-pulsen uit te zenden
MUSS (Multi-Function Self-Protection System): Duits systeem op de Puma IFV dat laser-doelzoekers misleidt

Soft-kill is veiliger voor omstanders, maar minder effectief tegen moderne ‘fire-and-forget’ raketten die geen externe begeleiding nodig hebben.

Toepassing: Steeds meer standaard op moderne gevechtsvoertuigen, van CV90 tot Leopard 2A8.

11. Bescherming tegen top-attack

Engels: Top-Attack Protection / Roof Armour

Moderne antitankraketten zoals de Javelin en NLAW vallen niet van voren aan, maar vliegen omhoog en slaan van bovenaf in, waar het pantser het dunst is. Dit heeft geleid tot nieuwe beschermingsconcepten:

Oplossingen

Roof Armour: Extra pantsering bovenop de toren (zichtbaar op Leopard 2A7+)
Cage Armour boven: Kooibepantsering gemonteerd op het dak
APS met 360° dekking: Systemen zoals Trophy kunnen ook naar boven richten en top-attack raketten onderscheppen
ERA op het dak: Explosieve tegels bovenop de toren

Het probleem is gewicht: elk extra kilo op het dak verhoogt het zwaartepunt en maakt het voertuig instabiel. Daarom zoeken fabrikanten naar lichte oplossingen zoals titanium of composiet daken.

Toepassing: Leopard 2A7+, nieuwste M1 Abrams-varianten, en als add-on kits voor gevechtsvoertuigen in actieve missiegebieden.

12. Signature Management en camouflage

Engels: Signature Reduction / Low Observable Technology

De beste bescherming is niet geraakt worden. Moderne voertuigen gebruiken technologie om moeilijker detecteerbaar te zijn:

Technologieën

Thermal/IR Signature Reduction: Coatings en koelsystemen die de warmte-signatuur verlagen zodat IR-camera’s het voertuig moeilijker zien
Radar-Absorbing Materials (RAM): Coatings die radargolven absorberen (vergelijkbaar met stealth-vliegtuigen, maar minder effectief op de grond)
Acoustic Dampening: Dempingssystemen die het motorgeluid verminderen
Adaptive Camouflage: Experimentele systemen met camera’s en schermen die de achtergrond projecteren (nog niet operationeel)
Multispectral Camouflage Nets: Camouflagenetten die zowel in zichtbaar licht, infrarood als radar het voertuig verbergen

Deze technologieën zijn vooral belangrijk tegen drones en geleide munitie die op sensoren vertrouwen.

Toepassing: Barracuda MCS (Mobile Camouflage System) op voertuigen zoals op de Leopard 2.

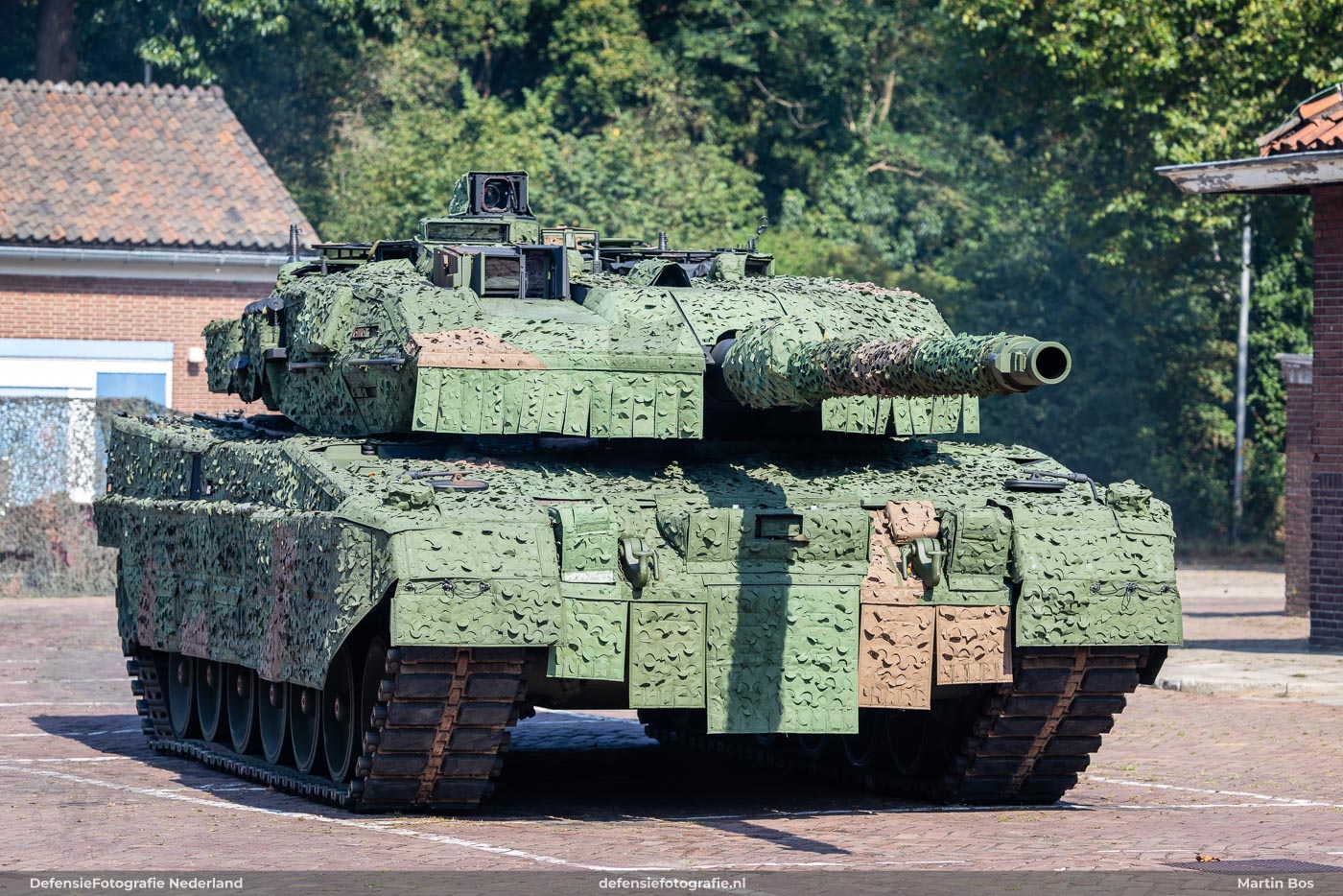

Leopard 2A6 met Barracuda MCS (Mobile Camouflage System)
presentatie Defensienota 2024 op de Bernhardkazerne in Amersfoort

13. NBC-bescherming

Engels: Nuclear, Biological, Chemical (NBC) Protection / CBRN

Een ander soort ‘bepantsering’ beschermt niet tegen kogels, maar tegen onzichtbare bedreigingen:

Systemen

Overdruksystemen: De cabine staat onder hogere druk dan buiten, zodat besmette lucht niet naar binnen kan lekken
CBRN-filters: Speciale filters die radioactieve deeltjes, biologische agentia en chemische stoffen uit de lucht halen voordat deze de cabine bereikt
Sealed Compartments: Volledig afgesloten bemanningsruimtes met eigen luchtvoorziening
Decontamination Systems: Systemen die het voertuig van buitenaf kunnen spoelen

Modern CBRN-systemen werken automatisch: sensoren detecteren besmetting en activeren onmiddellijk de bescherming. De bemanning kan daardoor urenlang opereren in besmette omgevingen.

Toepassing: Standaard op alle moderne gevechtsvoertuigen volgens STANAG-specificaties, van Leopard 2 tot Boxer.

14. Urban Operations & multifunctionele kits

Engels: Urban Operations Kit / MOUT (Military Operations in Urban Terrain)

Stadsgevecht vereist specifieke aanpassingen die verder gaan dan alleen pantser:

TUSK (Tank Urban Survival Kit) als voorbeeld

Voor de M1 Abrams omvat dit:

Slat armour op de achterkant en zijkanten
Extra dikke ballistisch glas
ERA-tegels op de zijkanten
Een externe telefoon waarmee infanterie met de tankbemanning kan praten (zonder de luiken te openen)
360° camera’s voor beter zicht in nauwe straten
Extra machinegeweer op de toren voor close-in defence
Dozer blade om versperringen te verwijderen

Vergelijkbare kits bestaan voor bijna alle moderne voertuigen en worden vaak in het operatiegebied gemonteerd, afhankelijk van de dreiging.

Toepassing: Missie-specifiek op vrijwel alle gevechtsvoertuigen in stedelijke omgevingen, van Irak tot Afghanistan.

15. Elektronische oorlogsvoering & anti-drone

Engels: Electronic Warfare (EW) / Counter-UAS

De nieuwste dreiging komt uit de lucht: kleine drones die explosieven dragen of gevechtsvelden verkennen. Traditionele bepantsering helpt hier niet tegen – je hebt elektronische tegenmaatregelen nodig:

Systemen

RF Jammers: Verstoren de radiofrequenties waarop drones worden bestuurd
GPS Spoofing: Stuurt valse GPS-signalen waardoor de drone denkt ergens anders te zijn
Directed Energy Weapons: Lasers of microgolfwapens die de elektronica van de drone uitschakelen
Acoustic Detection: Systemen die het geluid van drones detecteren
Kinetic Counter-UAS: Kleine raketten of munitie specifiek tegen drones

Deze systemen zijn nog in ontwikkeling maar worden steeds belangrijker nu drones in Oekraïne hebben laten zien hoe effectief ze zijn.

Toepassing: Experimenteel op voertuigen in actieve gevechtsgebieden, standaard op commandovoertuigen en luchtafweer-systemen.

Samengevat: bescherming is altijd in lagen!

Moderne voertuigbescherming is geen simpele oplossing maar altijd een combinatie in verschillende zogeheten lagen:

Vermijd detectie (signature reduction, camouflage)
Soft-kill (misleid de raket voordat hij vliegt)
Hard-kill (schiet de raket uit de lucht)
Geometrisch (buig of verzwak het projectiel)
Reactief (ERA, NxRA – verstoor de inslag)
Passief (composiet, keramiek, staal – stop het projectiel)
Intern (spall liners – bescherm de bemanning)

Elk voertuig combineert deze lagen anders, afhankelijk van zijn rol. Een verkenningsvoertuig kiest voor mobiliteit en signature reduction, een tank kiest voor maximaal passief pantser en APS. De kunst is de juiste balans vinden tussen bescherming, gewicht, kosten en mobiliteit. Het is een compromis dat nooit perfect is, maar altijd evolueert met de veranderingen in de dreiging. Kijk bijvoorbeeld naar de drones die tegenwoordig het slagveld domineren!
